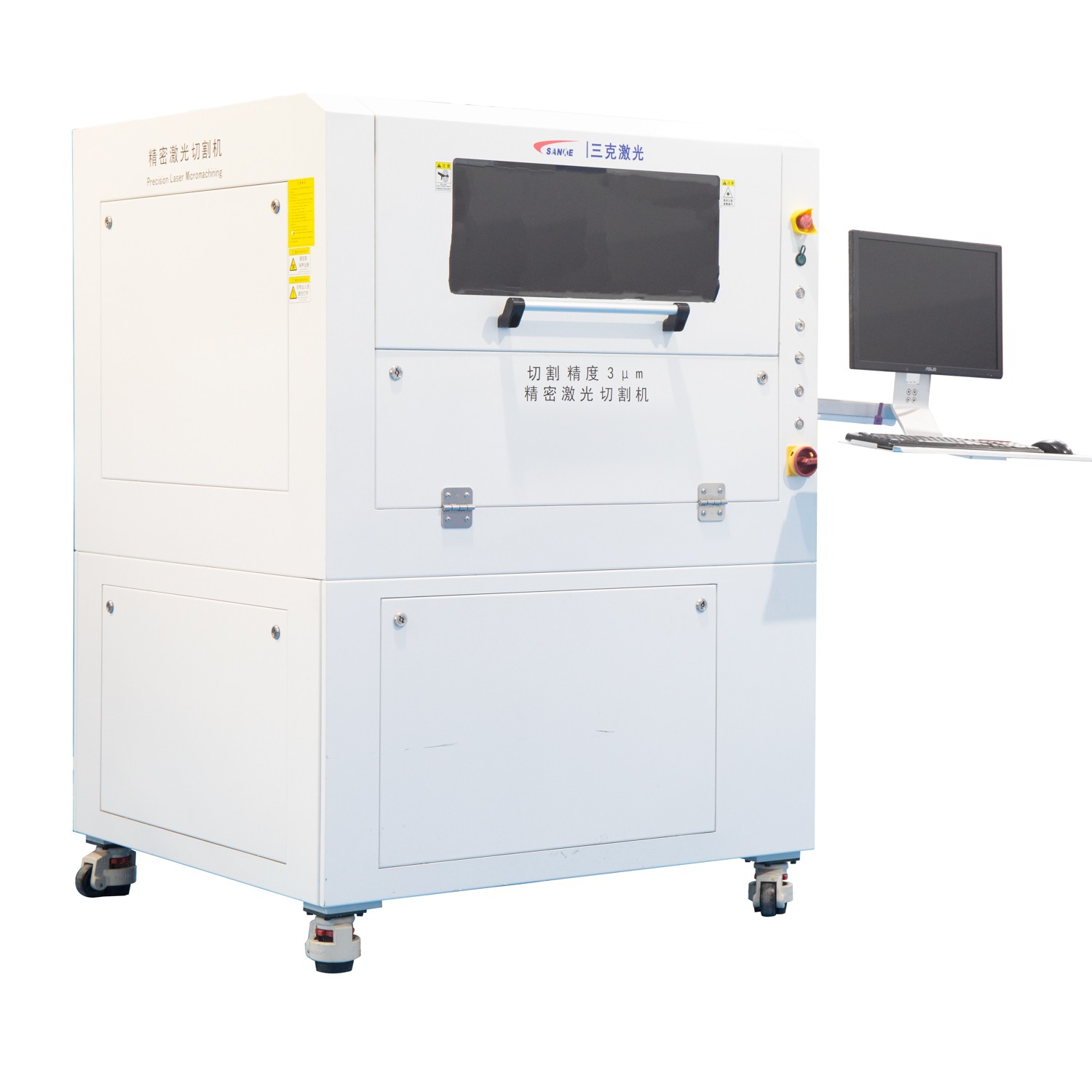

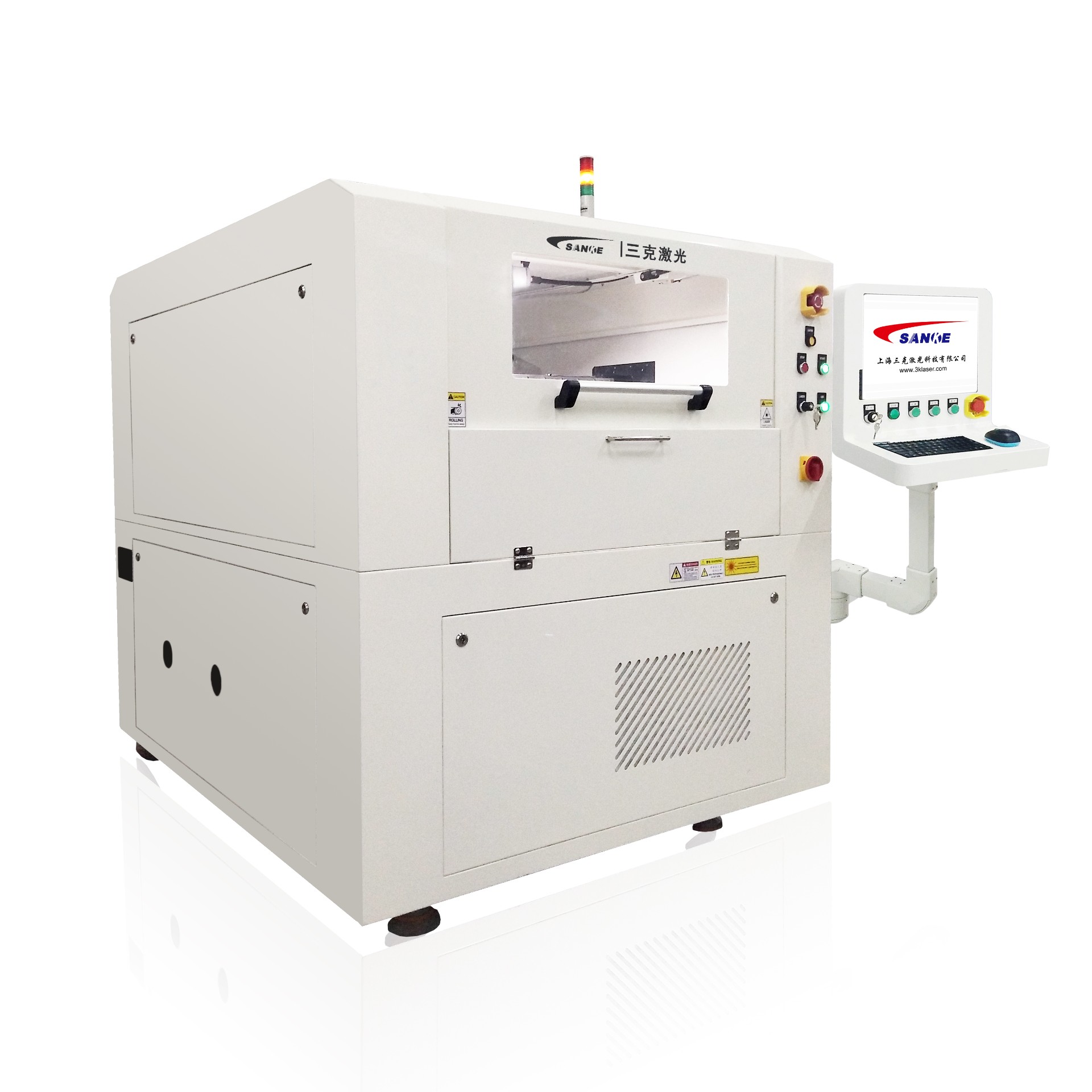

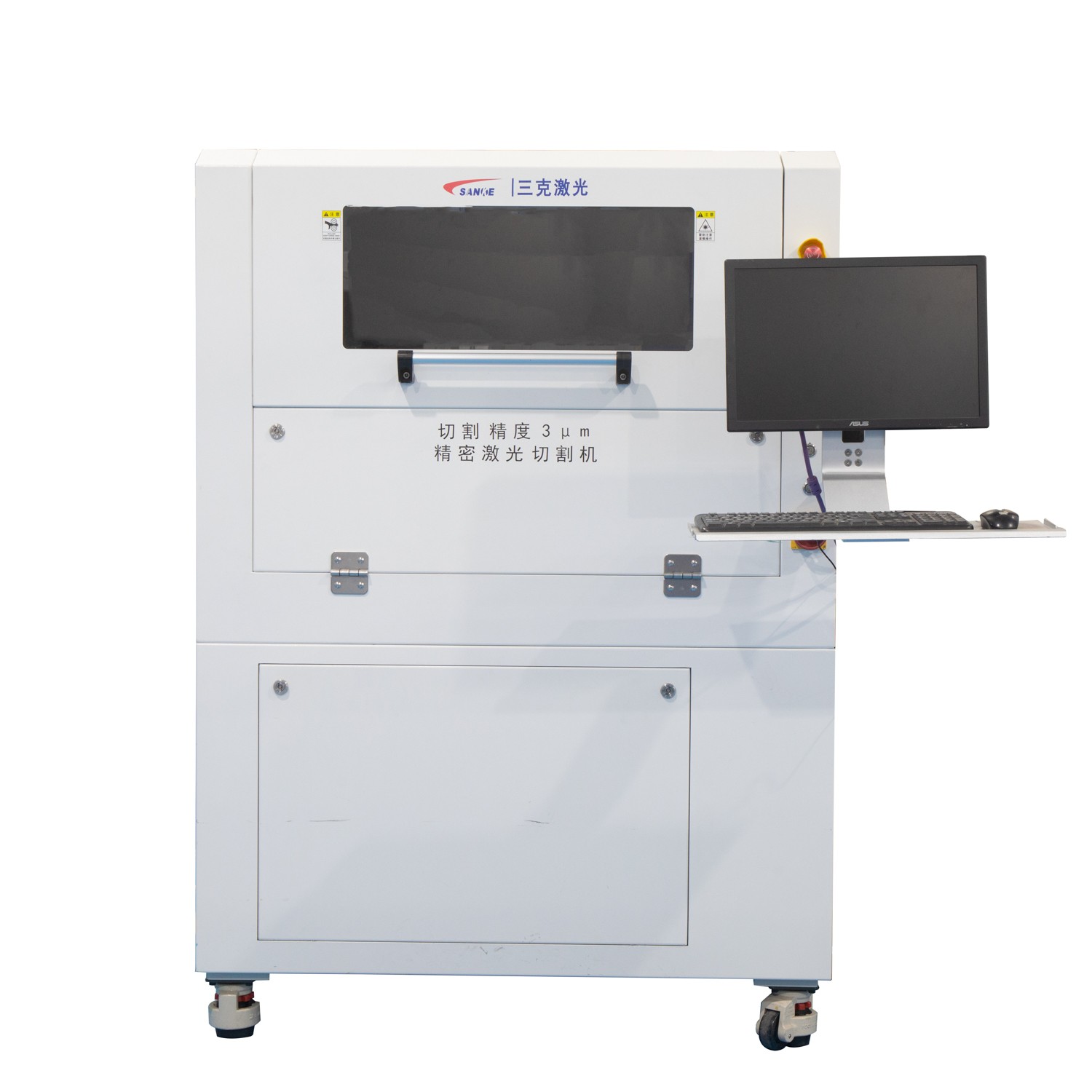

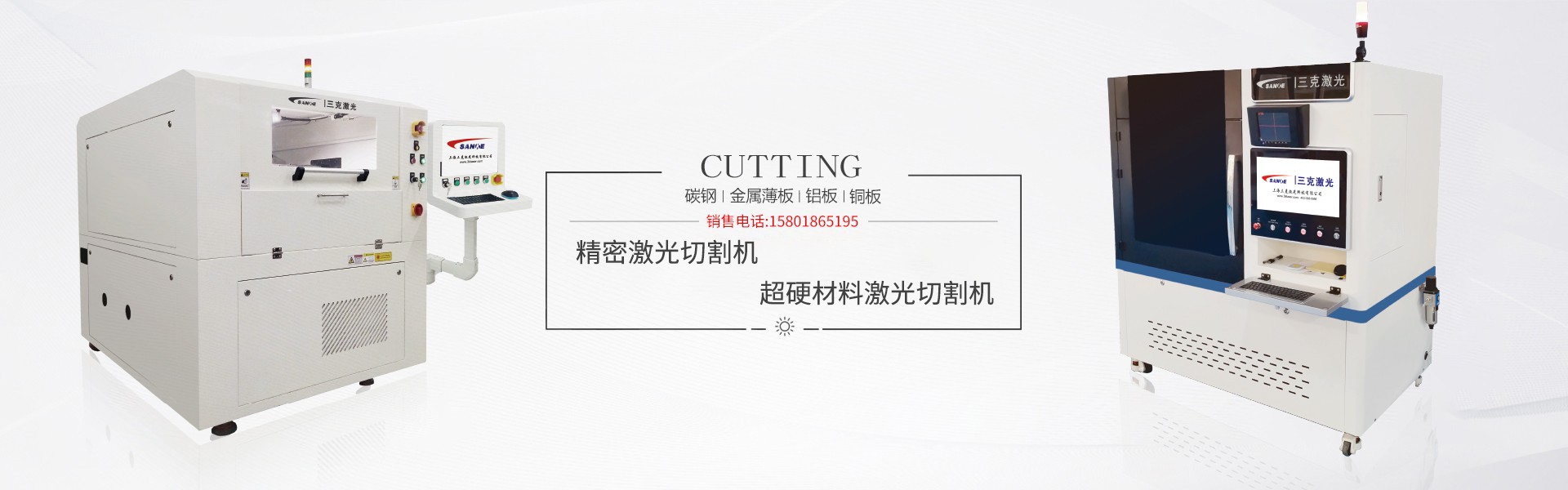

精密激光切割机
  • 商品描述
  • 配置清单
  • 技术参数
  • 样品展示
  • 视频演示
  • 资料下载

设备介绍:

■ 高性能光纤激光器:采用高光束质量、高电光转换效率的光纤激光器,保证切割质量的可靠性和稳定性。

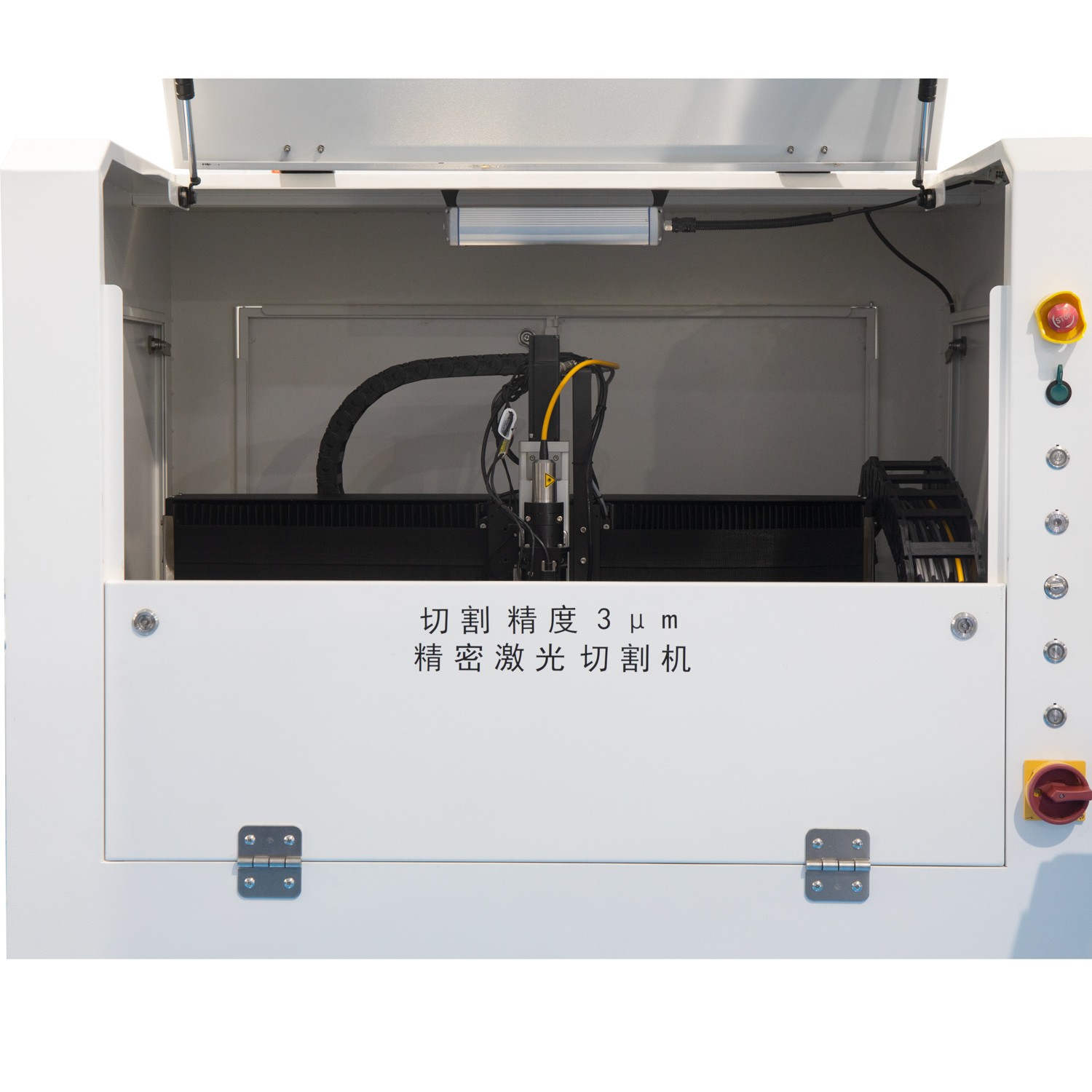

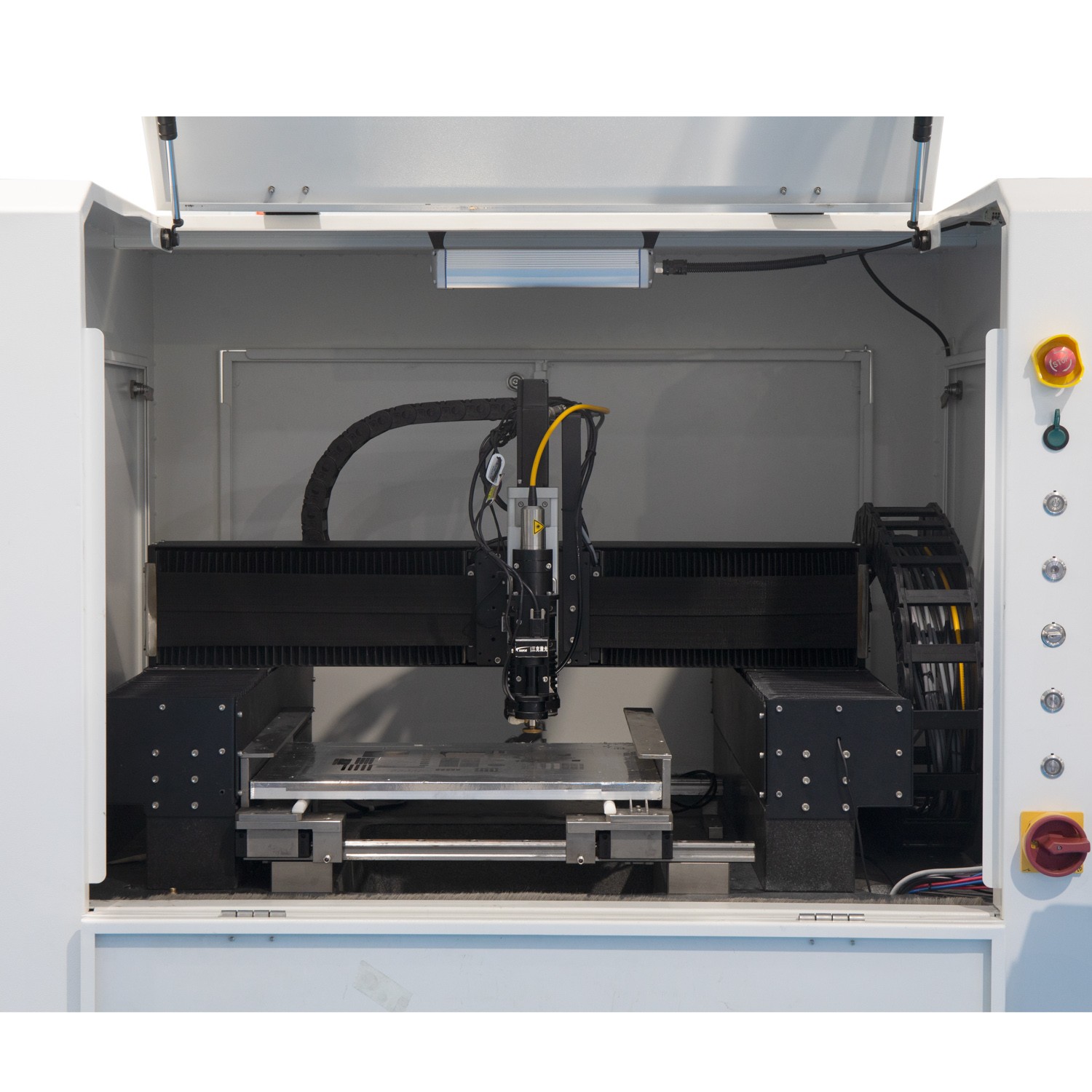

■ 高精度运动平台:机台底座采用天然花岗岩,龙门采用双驱活动梁式结构,精确度高,稳定性好。

■ 采用高精度、高刚性特种导轨,高加速度直线电机,高精度编码器位置反馈,解决传统的伺服电机加滚珠丝杆结构刚性不足、空回及死区等问题,速度快、精确度高。

■ 线缆系统:工作寿命长,可靠性高,运动流畅,电磁兼容性良好;解决了传统拖链系统电磁兼容性差,运行时噪音大,存在粉尘、磨损等问题。

■ 自动对焦功能:加工过程中进行自动对焦,无需额外的焦距调整。

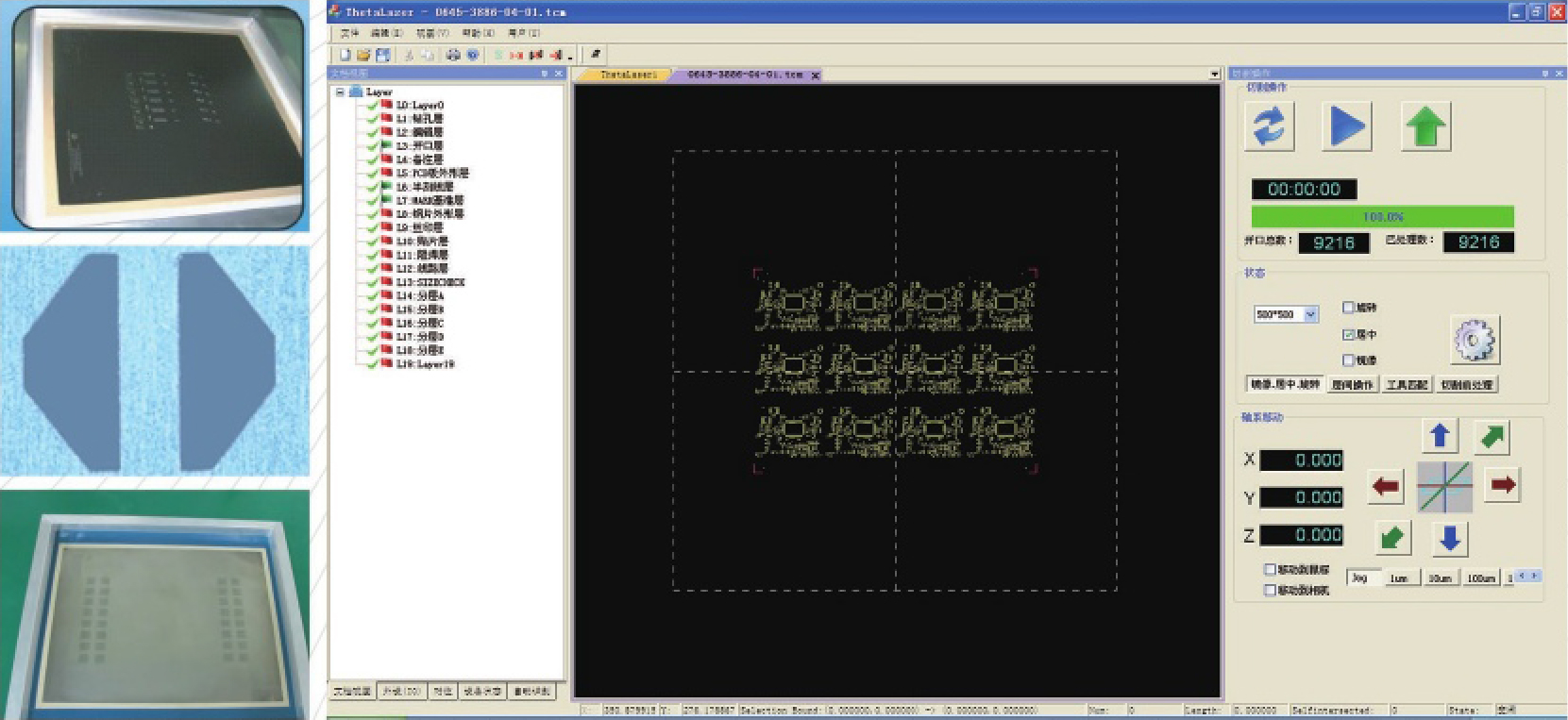

■ 具有自主知识产权的软件系统智能激光微加工应用平台ThetaLaser,是在PowerCAM基础上发展的激光微加工平台,功能强大,操作简捷,兼容多种设计文件格式。

■ 高速版(选项) : 22,000孔/时。

■ 功率均衡控制( 选项) :具有独特的功率均匀模糊逻辑控制方法,极大提升切割质量。

■ 在线检测功能(选项) :具备在线检测和测量功能,保证切割质量。

■ 支持自动上料(选项) :对较长网版,支持自动进料、自动对位,减少非激光切割时间,极大提高生产效率。

主要特点:

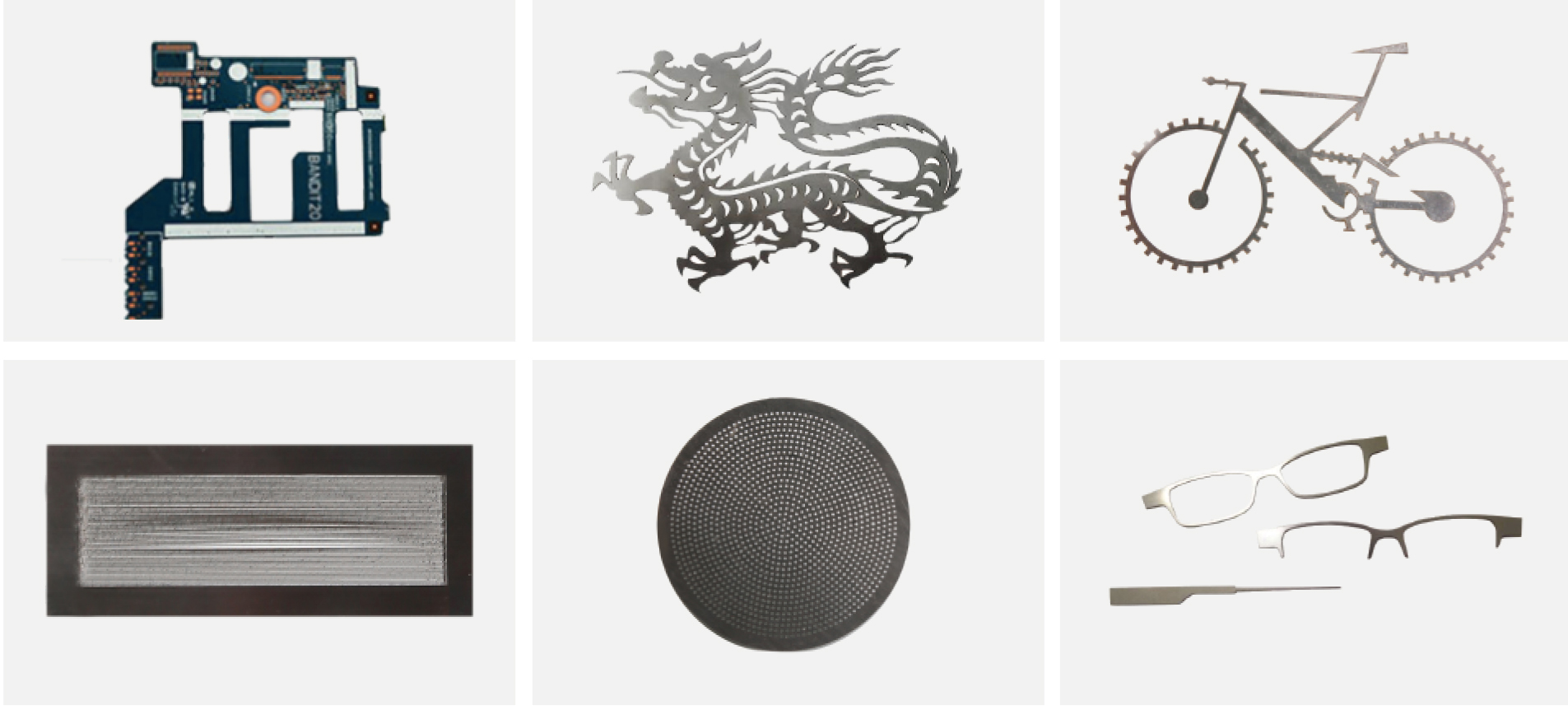

■ 未绷网的薄钢片切割

■ 已绷网的模板切割

■ 其它种类的薄金属片切割


  性能/型号  SK-LC600
  加工速度  普通版:15000孔/时 高速版:22000孔/时
  X/Y轴行程  600mm × 800mm
  加工范围  590mm × 790mm(可定制)
  可装载最大网框尺寸  750 × 1000mm
  可装载最大钢片尺寸  600mm × 800mm
  钢片厚度  0.02~0.6mm
  定位精度  ±3μm(X轴和Y轴)
  重复精度  ±1μm(X轴和Y轴)
  激光波长  1070nm
  激光频率  0~50KHz
  环境温度  23±3℃
  环境湿度  20%~70%RH(无凝露)
  兼容文件格式  Gerber,DXF,HPGL,Sieb&Meyer,Excellon,OBD++,PCB
  输入电压  220VAC±10%,50/60Hz,10A,单相
  电功率消耗  1.5KW
  压缩空气气压 <1.5MPa(15Kg)
  机器尺寸(长*宽*高)  1400mm×1750mm×1450mm
  机器重量  2500Kg
  产地  中国
