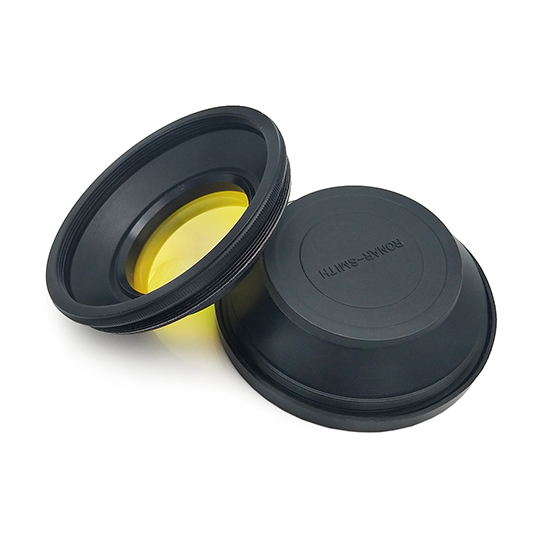

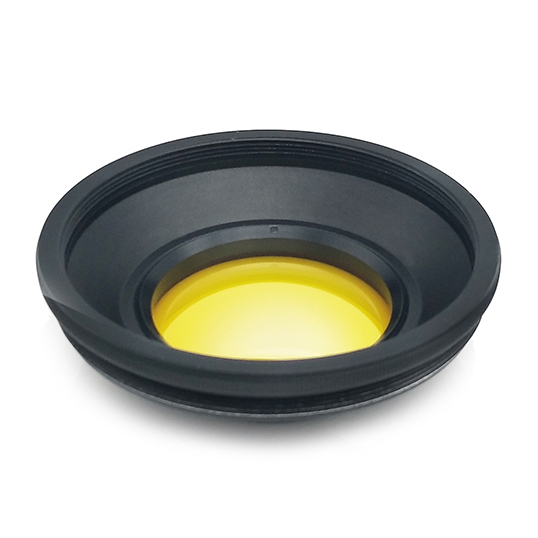

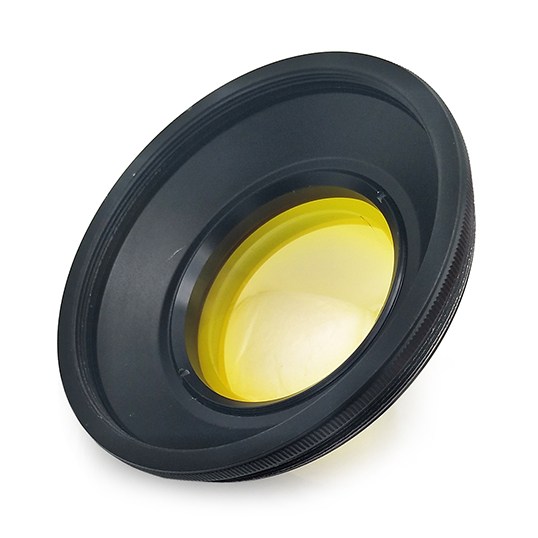

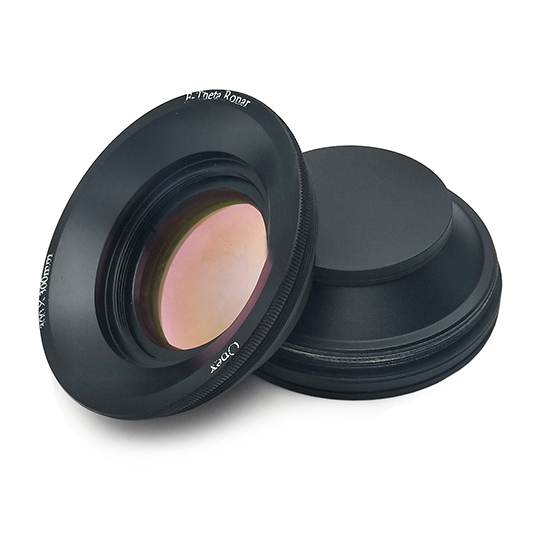

激光聚焦镜场镜

一般来说，打标系统中激光束穿过聚焦透镜系统后会产生离轴偏转现象,相对理想的平面而言，会在打标面上出现异常图像或畸变。平场聚焦镜，也称场镜、f-theta聚焦镜，是一种透镜系统，目的是将激光束在整个打标平面内形成均匀大小的聚焦光斑，是激光打标机的重要配件之一。场镜可分为f-theta透镜和远心透镜。由于远心透镜的成本和费用很高，在工业应用的激光打标机中主要使用F-theta透镜。在没有变形的情况下，聚焦点的位置取决于透镜的焦距以及偏转角的切线，聚焦点的位置仅取决于焦距和偏转角，这样就简化了焦点定位的计算方法。

用场镜，主要考虑的技术参数是工作波长、入射光瞳、扫描范围和聚焦光斑直径。

工作波长：

主要是看激光器的波长，场镜是在给定的激光波长镀膜的。如果不在给定的波长范围内用场镜，场镜会被激光烧坏。

入射光瞳：

如使用的是单片镜，反射镜置于入射光瞳的地方，可用光束的直径MAX.等于入射光瞳的直径。

扫描范围：

场镜能扫描到的范围越大，当然越受使用者的欢迎。但是如果增加扫描范围，聚焦光点变大，失真度也要加大。另外加大扫描范围，场镜焦距和工作距也要加大。工作距离的加长，必然导致激光能量的损耗。还有聚焦后的光斑直径跟焦距成正比，这意味着加大扫描范围，聚焦光斑直径跟着加大，光斑聚得不够细，激光的功率密度下降快（功率密度跟光斑直径的2次方成反比），不利于加工。所以使用者要根据不同的加工面积选用最适合的场镜，或备用几个不同扫描范围的场镜。

聚焦光斑直径：

对于入射激光束直径【D】场镜焦距【F】和光束质量因子【Q】的扫描系统，聚焦光斑直径d = 13.5QF/D (mm)。所以用扩束镜可以得到更小的聚焦光斑。

本产品主要用于激光打标机、舞台灯光中，也可用于科学试验和激光测量仪器中。
